Guida di montaggio (EDGE) per POLARIS 700 XC SP EDGE X F/O del 2003

Guida di montaggio (EDGE)

1

ASM-WHEEL SCROLLED5.35SCR YL

1590275216

Non disponibile

1

ASM-WHEEL SCROLLED;5.35;I RED

1590275293

Non disponibile

1

WHEEL SCROLL ASSEMBLY; 5.35; INDY BLUE

1590275312

Non disponibile

2

RETAINING RING

7718407

Non disponibile

3

BEARING

3514303

Non disponibile

4

NUT NYLOK 10-24 Y

7541925

Non disponibile

5

WASHER

7555792

Non disponibile

6

RAIL TIP CAP

5434374

9999999

Non disponibile

7

WASHER FLAT

7555783

Non disponibile

8

BUMPER JOUNCE FRONT

5521499

Non disponibile

9

NYLOK NUT

7542324

Non disponibile

10

RIVET(10)

7661845

Non disponibile

11

NYLOCK NUT

7542439

Non disponibile

12

BRKT RAIL REINF

5244677

9999999

Non disponibile

13

BUMPER LINER

5432946

Non disponibile

14

JOUNCE BUMPER; REAR

5521498

Non disponibile

15

BOLT(10)

7515537

Non disponibile

16

BUMPER MOUNT

5131113

Non disponibile

17

PIVOT ARM BUMPER

5410925

Non disponibile

18

SPACER 1.00X.390X.105

5244371

9999999

Non disponibile

19

BLOCK IDLER BOLT ADJ 7/16

5132444

9999999

Non disponibile

20

RIVET

7621501

Non disponibile

21

NUT-7/16-14

7547156

Non disponibile

22

SCR 7/16-14X3 3/4XHD

7517773

Non disponibile

23

ASM-RAIL 121 LH

1541755

9999999

Non disponibile

23

ASM-RAIL 121 RH

1541756

9999999

Non disponibile

24

SCREW

7510504

Non disponibile

25

WHEEL MOUNT BLOCK; LIGHTWEIGHT

5631065

9999999

Non disponibile

26

SCREW

7515346

Non disponibile

27

WASHER-SPRING CON 5/16X.090-Y

7556179

Non disponibile

28

BOLT

7515317

Non disponibile

29

BOLT

7515438

Non disponibile

30

WASHER

7555983

7555893

Non disponibile

31

SPACER .407 X .625 X 1.33

5333948

Non disponibile

32

SQUARE SPRING ROLLER

5433959

9999999

Non disponibile

33

SLIDER WHITE XL

5521528

5521571

Non disponibile

34

SCREW

7511975

9999999

Non disponibile

35

SCREW

7515199

Non disponibile

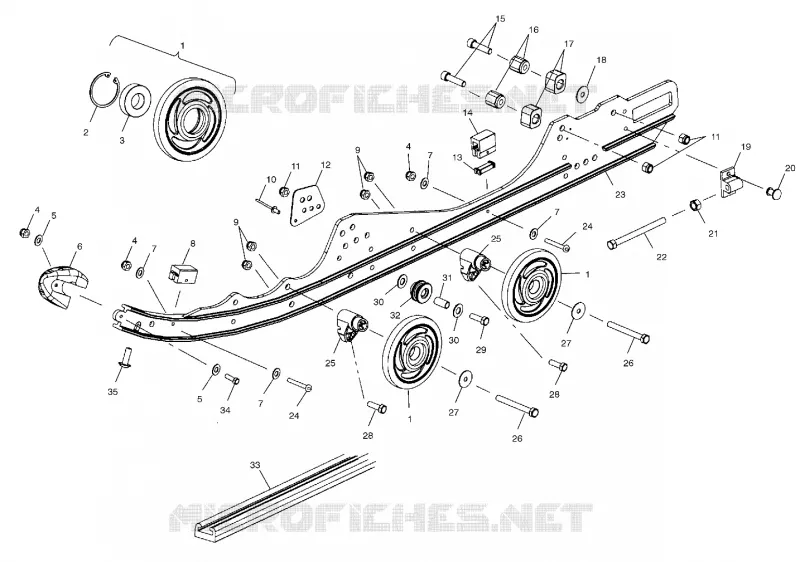

In questa pagina trovate lo schema dettagliato Guida di montaggio (EDGE) POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
