TIMONE per POLARIS BRUTUS HD HDPTO (R03) - D17B3/4PD1AJ del 2017

TIMONE

1

STEERING GEAR BOX ASSEMBLY

1823902

Non disponibile

2

DRIVER SIDE BOOT RACK

5412012

Non disponibile

3

PASSENGER SIDE BOOT RACK

5412013

Non disponibile

4

ROD END 10MM 1/2-20LH 42 DEG

7061054

7061138

Non disponibile

5

NUT JAM; LEFT

7547028

Non disponibile

6

BOOT CLAMP; SMALL

7080978

Non disponibile

7

BOOT CLAMP; LARGE

7080979

Non disponibile

8

HYDRAULIC STEERING MOUNT; BLACK

1018694329

Non disponibile

9

BOLT 10 MM X 1.25 MM X 65 MM

7517909

Non disponibile

10

NYLOC OLIVE NUT; 8 MM X 1.25 MM

7547332

Non disponibile

11

NUT-NY INS;M10X1.5;HEX;ZINC;YW

7547385

Non disponibile

12

COTTER PIN

7661203

Non disponibile

13

ASM-TILT STEERING RVTD M10 BLK

1824420458

Non disponibile

14

STEERING BEARING

3514686

Non disponibile

15

NYLOC NUT

7547333

Non disponibile

16

OIL LOCKING SHOCK ASSEMBLY

7044098

Non disponibile

17

BOLT-SHOULDER M8-15 M6X1.0-BLK

7519980

Non disponibile

18

BOLT-M10X1.25X130 HXFLG-OLIVED

7518665

Non disponibile

18

STEERING WHEEL CAP

5438865

Non disponibile

19

NYLOK NUT

7546703

Non disponibile

20

STEERING WHEEL; 15 IN

1823678

Non disponibile

21

STEERING BUSHING

7556675

Non disponibile

22

STEERING SHAFT; UPPER

1823891

Non disponibile

23

STEERING SHAFT WITH JOINTS; LOWER

1823966

9999999

Non disponibile

24

HEX FLANGE BOLT; 8 MM X 1.25 MM X 20 MM

7518555

Non disponibile

25

HEX FLANGE SCREW; 8 MM X 1.25 MM X 35 MM

7519052

Non disponibile

26

SCR-SH-5/16-18X5/8 ZY3

7519645

9999999

Non disponibile

27

NUT-HEX-M16X2 8 ZC NYL

7547506

Non disponibile

28

FITTING-6 37DEG X -6 ORING

3120010

9999999

Non disponibile

29

FITTING-6 37DEGX-6 ORING90DEG

3120083

9999999

Non disponibile

30

GENERATOR-TORQUE

3120064

9999999

Non disponibile

31

FITTING-8 37DEGX-6 ORING90DEG

3120092

9999999

Non disponibile

32

NUT-M10X1.25-HX-LOCK-Y

7547177

7548155

Non disponibile

33

HEX FLANGE SCREW 10 MM X 1.50 MM X 35 MM

7518644

Non disponibile

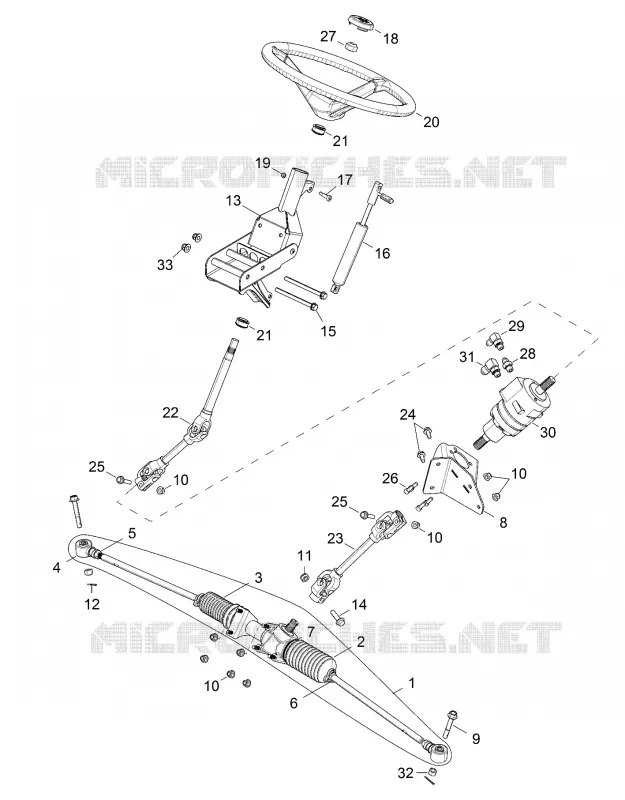

In questa pagina trovate lo schema dettagliato TIMONE POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
