1
Cilindrata
570
2
Anno
2015
3
Allestimento
SPORTSMAN ACE 570 EFI
4
Catalogo ricambi
TIMONE
5
Esploso parti
Catalogo ricambi
REFERENCES, KIT DI STRUMENTI and MANUALE DEL PROPRIETARIO
da
SOSPENSIONE POSTERIORE SHOCK MONTAGGIO
TIMONE
1
2
3
1
1
5
23
7
8
8
9
10
10
11
11
12
13
13
14
15
16
17
18
19
20
20
21
22
22
23
24
25
25
26
27
28
29
29
30
30
31
1
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponibile
2
ROD END 10MM 1/2-20LH 42 DEG
7061054
7061138
Non disponibile
3
NUT JAM; LEFT
7547028
Non disponibile
4
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponibile
5
BOOT CLAMP; SMALL
7080978
Non disponibile
6
STEERING RACK BOOT
5415572
Non disponibile
7
BOOT CLAMP; LARGE
7080979
Non disponibile
8
SHOULDER BOLT; 8-16 MM; 6 MM X 1.0 MM
7518786
Non disponibile
9
HEX FLANGE SCREW 10 MM X 1.50 MM X 35 MM
7518644
Non disponibile
10
BUSHING-TILT STEERING
5439154
9999999
Non disponibile
11
STEERING BUSHING
7556675
Non disponibile
12
HEX FLANGE SCREW; 8 MM X 1.25 MM X 80 MM
7519217
Non disponibile
13
STEERING BEARING
3514686
Non disponibile
14
STEERING WHEEL; 14 IN.
1823623
Non disponibile
15
NUT-HEX-M16X2 8 ZC NYL
7547506
Non disponibile
16
STEERING WHEEL CAP
5436536
Non disponibile
17
PIVOT TUBE ASSEMBLY; BLACK
1017621
9999999
Non disponibile
18
NYLOC OLIVE NUT; 8 MM X 1.25 MM
7547332
Non disponibile
19
STEERING SHAFT
1824020
9999999
Non disponibile
20
WASHER
7556099
Non disponibile
21
NUT-NY INS;M10X1.5;HEX;ZINC;YW
7547385
Non disponibile
22
NYLOK NUT
7546703
Non disponibile
23
STEERING RACK BOOT
5415572
Non disponibile
24
BOLT 10 MM X 1.25 MM X 65 MM
7517909
Non disponibile
25
WASHER
7555919
Non disponibile
26
NYLOC NUT
7547333
Non disponibile
27
COTTER PIN
7661203
Non disponibile
28
STEERING GEAR BOX ASSEMBLY
1824019
9999999
Non disponibile
29
OIL LOCKING SHOCK ASSEMBLY; SHORT
7044337
Non disponibile
29
ASM-SHOCK TILT STEERING
7044420
Non disponibile
30
SCR-SHS-M10X1.5-M12X16 RIE
7519355
Non disponibile
31
NUT-HH M10X1.5 NYLOC ZOD
7547442
Non disponibile

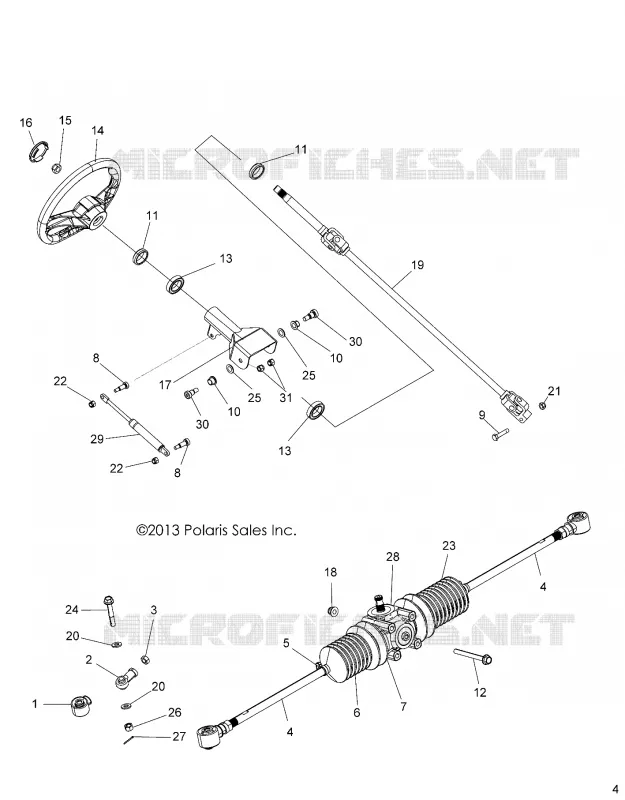

In questa pagina trovate lo schema dettagliato TIMONE POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.


Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
