MONTAGGIO DEL MOTORE per POLARIS 800 XC SP EDGE M-10 F/O del 2003

MONTAGGIO DEL MOTORE

1

SCREW M14X1.5X215

7517501

7518412

Non disponibile

2

WASHER

7556003

Non disponibile

3

CLUTCH WASHER; RETAINER

5132441

Non disponibile

4

KIT-SHT BLK S70-70-03

2202234

9990000

Non disponibile

4

KIT-SHT BLK S80-70-03

2202335

9990000

Non disponibile

5

SPARK PLUG

3070190

Non disponibile

6

CONDUIT FLEX(.75ID)

552139813

Non disponibile

7

WASHER(10)

7555944

9999999

Non disponibile

8

RING-E RET.

7710427

9999999

Non disponibile

9

RECOIL HANDLE; GLOSS BLACK

5431499070

Non disponibile

10

NYLOK NUT

7542451

Non disponibile

11

WASHER FLAT(10)

7555893

Non disponibile

12

STRAP-ENGINE MOUNT;S80;LH

5245462

9999999

Non disponibile

12

STRAP-ENGINE MOUNTS80RH

5245475

9999999

Non disponibile

13

MOUNT-ENGINE 3/8-16 50 DUR

3021290

9999999

Non disponibile

14

BOLT

7512539

Non disponibile

15

SPRING LOCK WASHER

7553101

Non disponibile

16

FLANGED NUT; 3/8-16

7547180

Non disponibile

17

MOUNT-ENGINE 3/8-16

3021220

9999999

Non disponibile

18

BRKT-ENGINE MOUNT;RH;FORMED

5245044

9999999

Non disponibile

19

FLAT WASHER

7555806

Non disponibile

20

FLEX LOCK; NUT

7547008

Non disponibile

21

WELD-ENG MOUNT BRKT;LH

1013397

9999999

Non disponibile

22

SCR-3/8-16X1-P30-SPEC-Y

7517854

Non disponibile

23

ENGINE MOUNT

3021206

9999999

Non disponibile

24

THROTTLE CABLE

7081051

9999999

Non disponibile

25

FUEL LINE ETHER RED 5/16# Substituted by 8350017-160

8350017600

Non disponibile

26

HOSE CLAMP

7080003

Non disponibile

27

VLV FUEL SHUTOFF 5/16 ID

7052268

9999999

Non disponibile

28

PUMP-FUEL 5/16 IN/OUT MIK

2520275

Non disponibile

29

FUEL LINE; 600 CM

8450040600

Non disponibile

30

TUBING-CONVOLUTED .50ID 25CM

836005225

Non disponibile

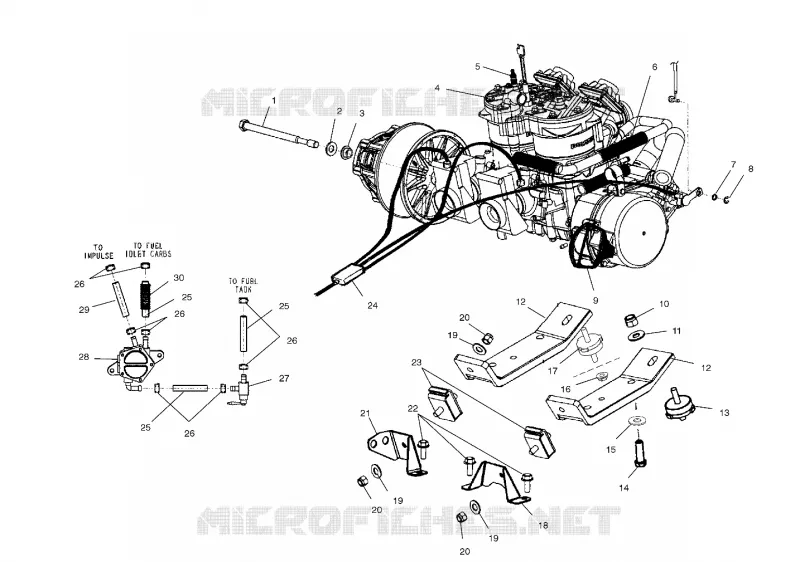

In questa pagina trovate lo schema dettagliato MONTAGGIO DEL MOTORE POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
