MONTAGGIO DEL MOTORE per POLARIS 550 SUPERSPORT EDGE X F/O del 2003

MONTAGGIO DEL MOTORE

1

SCR 7/16-20X8.250HXCP

7517776

7519287

Non disponibile

2

WASHER LOCK

7575202

Non disponibile

3

WASHER CLUTCH RETAINER

5010287

Non disponibile

4

O-RING

5410507

Non disponibile

5

SPACER

5020513

Non disponibile

6

CHOKE CABLE

7080290

Non disponibile

7

SPARK PLUG(4)

3070163

Non disponibile

8

ENG.(S.B.)EC55PM-010 (See Footnote)

3085618

Non disponibile

9

RECOIL HANDLE; GLOSS BLACK

5431499070

Non disponibile

10

NYLOK NUT

7542451

Non disponibile

11

WASHER FLAT(10)

7555893

Non disponibile

12

STRAP-ENGINE MOUNTLH

5245466

9999999

Non disponibile

13

STRAP-ENGINE MOUNTRH

5246193

9999999

Non disponibile

14

MOUNT-ENGINE 3/8-16

3021220

9999999

Non disponibile

15

SPACER-ENGINE MOUNT .44

5245117

9999999

Non disponibile

16

SCREW

7517399

9999999

Non disponibile

17

ENGINE MOUNT

3021206

9999999

Non disponibile

18

SCR-3/8-16X1-P30-SPEC-Y

7517854

Non disponibile

19

BRKT-ENGINE MOUNT;RH;FORMED

5245044

9999999

Non disponibile

20

FLAT WASHER

7555806

Non disponibile

21

FLEX LOCK; NUT

7547008

Non disponibile

22

FLANGED NUT; 3/8-16

7547180

Non disponibile

23

WELD-ENG MOUNT BRKT;LH

1013397

9999999

Non disponibile

24

SPACER-ENGINE .38

5245020

9999999

Non disponibile

25

THROTTLE CABLE

7080888

9999999

Non disponibile

26

CABLE TIE

7080138

Non disponibile

27

TUBING CONVOLUTED

8360052305

Non disponibile

28

FUEL LINE; 600 CM

8450040600

Non disponibile

29

HOSE CLAMP

7080003

Non disponibile

30

HOSE CLAMP

7080307

Non disponibile

31

LINE; FUEL;600CM;SVC

8350018600

Non disponibile

32

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

33

FUEL VALVE; PLASTIC; INCLINE 1/4 IN

7052248

Non disponibile

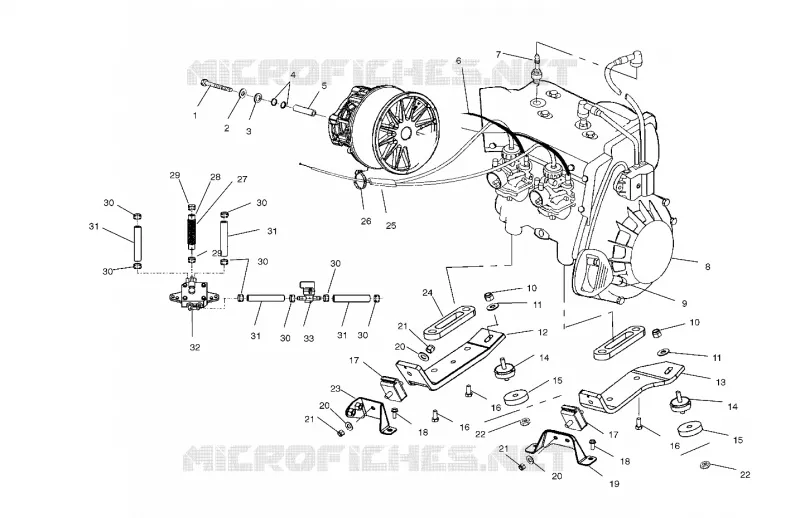

In questa pagina trovate lo schema dettagliato MONTAGGIO DEL MOTORE POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
