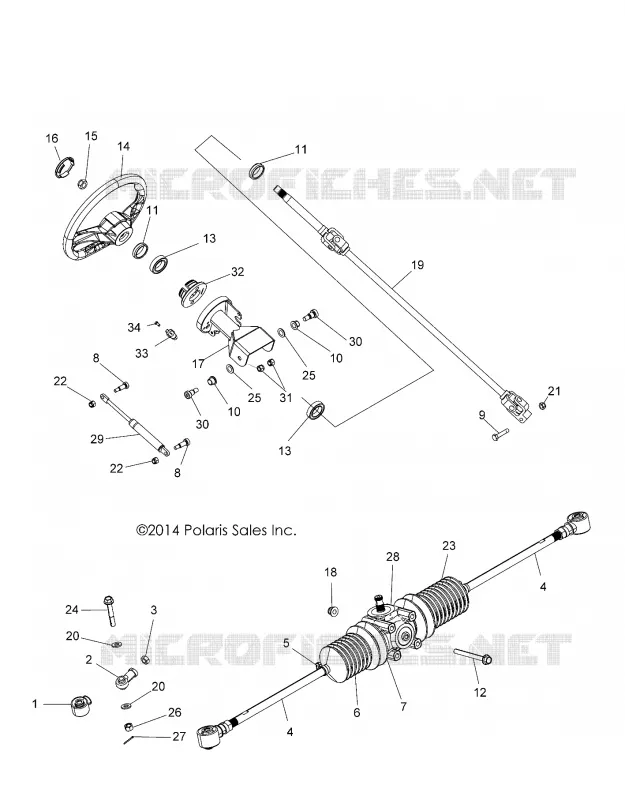

TIMONE per POLARIS ACE 570 EFI EU del 2016

TIMONE

1

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

2

ROD END 10MM 1/2-20LH 42 DEG

7061054

7061138

Non disponibile

3

NUT JAM; LEFT

7547028

Non disponibile

4

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

5

BOOT CLAMP; SMALL

7080978

Non disponibile

6

STEERING RACK BOOT

5415572

Non disponibile

7

BOOT CLAMP; LARGE

7080979

Non disponibile

8

SHOULDER BOLT; 8-16 MM; 6 MM X 1.0 MM

7518786

Non disponibile

9

HEX FLANGE SCREW 10 MM X 1.50 MM X 35 MM

7518644

Non disponibile

10

BUSHING-TILT STEERING

5439154

9999999

Non disponibile

11

STEERING BUSHING

7556675

Non disponibile

12

HEX FLANGE SCREW; 8 MM X 1.25 MM X 80 MM

7519217

Non disponibile

13

STEERING BEARING

3514646

Non disponibile

14

STEERING WHEEL; 14 IN.

1823623

Non disponibile

15

NUT-HEX-M16X2 8 ZC NYL

7547506

Non disponibile

16

STEERING WHEEL CAP

5436536

Non disponibile

17

WELD-PIVOT TUBE W/STRG LOCK;BK

1021219458

Non disponibile

18

NYLOC OLIVE NUT; 8 MM X 1.25 MM

7547332

Non disponibile

19

STEERING SHAFT

1824020

9999999

Non disponibile

20

WASHER

7556099

Non disponibile

21

NUT-NY INS;M10X1.5;HEX;ZINC;YW

7547385

Non disponibile

22

NYLOK NUT

7546703

Non disponibile

23

STEERING RACK BOOT

5415572

Non disponibile

24

BOLT 10 MM X 1.25 MM X 65 MM

7517909

Non disponibile

25

WASHER

7555919

Non disponibile

26

NYLOC NUT

7547333

Non disponibile

27

COTTER PIN

7661203

Non disponibile

28

STEERING GEAR BOX ASSEMBLY

1824019

9999999

Non disponibile

29

ASM-SHOCK TILT STEERING

7044420

Non disponibile

30

SCR-SHS-M10X1.5-M12X16 RIE

7519355

Non disponibile

31

NUT-HH M10X1.5 NYLOC ZOD

7547442

Non disponibile

32

COLLAR-STEERING LOCK;MATTE BLK

5632295458

Non disponibile

33

LOCK-STEERING 1000COMBINATIONS

7082045

9999999

Non disponibile

34

SCR-M5X.8X10 TX BTN PIN-IN-HD

7518457

Non disponibile

In questa pagina trovate lo schema dettagliato TIMONE POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
