TIMONE per POLARIS RANGER 4X4 700 EFI ALL OPTIONS - R09HH68/HY68 del 2009

TIMONE

1

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

2

ROD END 10MM 1/2-20LH 42 DEG

7061054

7061138

Non disponibile

3

NUT JAM; LEFT

7547028

Non disponibile

4

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

5

BOOT CLAMP; SMALL

7080978

Non disponibile

6

PASSENGER SIDE BOOT RACK

5412013

Non disponibile

7

BOOT CLAMP; LARGE

7080979

Non disponibile

8

HEX BOLT; 8 MM X 1.25 MM X 95 MM

7518935

Non disponibile

9

SCR HEXHD M10X35

7517827

Non disponibile

10

BOLT CAP; 8 MM X 1.25 MM

7517924

Non disponibile

11

SPRING LOCK WASHER

7552901

Non disponibile

12

STEERING SHAFT BUSHING

5434106

Non disponibile

13

BUSHING

7556301

Non disponibile

14

STEERING WHEEL

1823622

Non disponibile

15

NUT-M16X2-6G

7547188

Non disponibile

16

STEERING WHEEL CAP

5436536

Non disponibile

17

HEX FLANGE BOLT; 8 MM X 1.25 MM X 20 MM

7518702

Non disponibile

18

WAVE WASHER

7556063

Non disponibile

19

STERING SHAFT; UPPER

1823357

9999999

Non disponibile

20

STEERING SHAFT WITH JOINTS; LOWER

1823356

9999999

Non disponibile

21

NUT-NY INS;M10X1.5;HEX;ZINC;YW

7547385

Non disponibile

22

NYLOC OLIVE NUT; 8 MM X 1.25 MM

7547332

Non disponibile

23

DRIVER SIDE BOOT RACK

5412012

Non disponibile

24

BOLT 10 MM X 1.25 MM X 65 MM

7517909

Non disponibile

25

WASHER

7556099

Non disponibile

26

NUT-M10X1.25-HX-LOCK-Y

7547177

7548155

Non disponibile

27

COTTER PIN

7661203

Non disponibile

28

STEERING GEAR BOX ASSEMBLY; 1.3 RATIO

1823338

9999999

Non disponibile

29

TILT STEERING WELD; MEDIUM GLOSS BLACK

1016403067

Non disponibile

30

SHOULDER BOLT

7517607

Non disponibile

31

NYLOK NUT

7542451

Non disponibile

32

PEDAL PIVOT BUSHING

5431107

Non disponibile

33

WASHER

7555919

Non disponibile

34

ASM-SHOCK OIL LOCKING

7043439

7043810

Non disponibile

35

SHOULDER BOLT; 8-16 MM; 6 MM X 1.0 MM

7518786

Non disponibile

36

NYLOK NUT

7546703

Non disponibile

37

EPAS STEERING SHAFT; UPPER

1823461

9999999

Non disponibile

38

SHAFT-STEERING;EPAS;LOWER

1823462

9999999

Non disponibile

38

EPAS STEERING SHAFT; LOWER

1823639

Non disponibile

39

BOLT-M8X1.25X35 HX HD FLG

7518469

9999999

Non disponibile

40

HEX FLANGE BOLT OLIVE 10MMX1.25MMX20MM

7518558

Non disponibile

41

NUT-M8X1.25 HXFLG NYLON INS

7547317

7548028

Non disponibile

42

EPAS WELD; MOUNT; BLACK

1016413329

Non disponibile

43

ASM-POWER STEERINGRANGER

2411223

9999999

Non disponibile

43

ASM-POWER STEERINGRANGER

2411349

9999999

Non disponibile

43

ASM-POWER STEERINGRANGER

2411367

9999999

Non disponibile

44

HEX FLANGE BOLT; 8 MM X 1.25 MM X 20 MM

7518555

Non disponibile

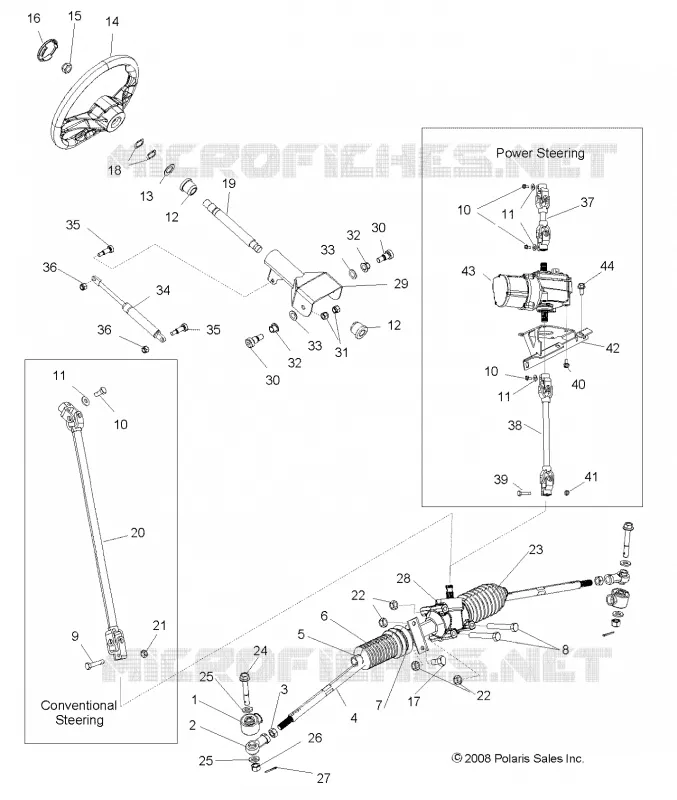

In questa pagina trovate lo schema dettagliato TIMONE POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
