1
Cilindrata
500
2
Anno
2002
3
Allestimento
MAGNUM 500 2X4 HDS - A02CB50FC
4
Catalogo ricambi
MONTAGGIO DEL MOTORE
5
Esploso parti
Catalogo ricambi
CONTROLLI
da
CARBURANTE TANK AND CARBURATORE MOUNTING
MONTAGGIO DEL MOTORE
1
2
3
3
3
3
3
3
3
4
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
21
22
23
24
25
26
27
27
28
29
30
30
32
33
34
35
35
36
37
38
38
39
40
41
42
1
2
3
4
4
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
1
ASM. PUMP FUEL
3085275
2520227
Non disponibile
2
NYLOK NUT
7546601
Non disponibile
3
HOSE CLAMP
7080003
Non disponibile
4
FUEL LINE; 600 CM
8450040600
Non disponibile
5
SCREW
3130535
Non disponibile
6
COVER
3130511
Non disponibile
7
O-RING
3130512
9999999
Non disponibile
8
FUEL LINE; 1/4 ID
84500031525
Non disponibile
9
FITTING TEE
7052075
Non disponibile
10
LINE FUEL 1/8 ID 600 CM.
8360009600
Non disponibile
11
SMALL IN-LINE FILTER
2530009
Non disponibile
12
ENG.(S.B.)EH50PLE-01
3085556
9990000
Non disponibile
13
GUIDE CABLE
3130543
Non disponibile
14
MOUNT ENGINE TOP BLK
5242936067
Non disponibile
15
CABLE GND-ENGINE
4010132
9999999
Non disponibile
16
SPRING LOCK WASHER
7552901
Non disponibile
17
BOLT
7512315
Non disponibile
18
WASHER
7555823
Non disponibile
19
SPACER-MOTOR MNT TOP
5132007
9999999
Non disponibile
20
MOUNT-RUBBER TOP 60 DURO
3021045
9999999
Non disponibile
21
NUT
7547108
Non disponibile
22
FLANGE NUT
3083649
9999999
Non disponibile
23
CABLE BATT/ENG. BLK.
4010095
9999999
Non disponibile
24
CABLE; SOL/STARTER
4010093
Non disponibile
25
CLUTCH INTAKE BOOT
5410421
9999999
Non disponibile
26
NARROW BAND CLAMP
7080511
Non disponibile
27
FLAT WASHER
7555815
Non disponibile
28
MOUNT RUBBER REAR 60 DURO
3021119
9999999
Non disponibile
29
COIL ASMIGNITION
3084690
9999999
Non disponibile
30
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponibile
31
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponibile
32
SCREW AND WASHER
3084205
9999999
Non disponibile
33
BOLT AND WASHER ASSEMBLY
3082038
9999999
Non disponibile
34
FRICTION CHOKE CABLE; 40 IN
7081008
Non disponibile
35
SCREW
7515417
9999999
Non disponibile
36
MOUNT RUBBER TOP
3110044
3024012
Non disponibile
37
MOUNT LOW.FR.ENGINE BLK.
5242818067
Non disponibile
38
LOCK WASHER
3080530
9999999
Non disponibile
39
NUT
3080285
9999999
Non disponibile
40
MANIFOLD BLK
1260978029
Non disponibile
41
EXHAUST GASKET ASSEMBLY
3085075
9999999
Non disponibile
42
SHEATH-FOIL LAMINATED;5/8X18CM
845008018
Non disponibile

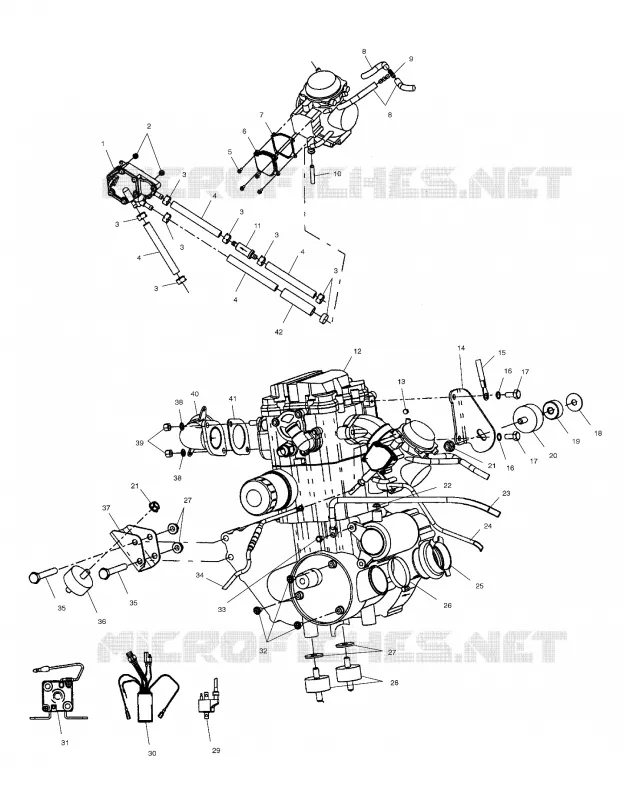

In questa pagina trovate lo schema dettagliato MONTAGGIO DEL MOTORE POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.


Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
