MONTAGGIO DEL MOTORE Trail (4915441544017A) per POLARIS TRAIL SKS

SOSPENSIONE Trail Updated 10/88 (4915441544015A)

CILINDRO TRAIL (4915441544024A)

ENG;EC50PM-02;E/S

1211449

1211442

Non disponibile

ENG.EC50PM-01(TRAIL) [No Longer Available]

1211442

Non disponibile

HANDLE-RECOIL

5430520

Non disponibile

THROTTLE CABLE

7080289

9999999

Non disponibile

NYLOK NUT

7542122

Non disponibile

WASHER(10)

7558221

Non disponibile

WASHER RUBBER

5410436

9999999

Non disponibile

GROMMET RUBBER

5410021

9999999

Non disponibile

RIVET; (MONOBOLT)

7661620

7661637

Non disponibile

BRACKET

5223985

Non disponibile

WASHER WROUGHT

7558302

Non disponibile

TANK OIL

5430921

9999999

Non disponibile

VENT-TANK

5430579

9999999

Non disponibile

KIT-TANK VENT

2200190

9990000

Non disponibile

CAP-OIL TANK [No Longer Available]

5430594

Non disponibile

OIL CAP GASKET

5810141

Non disponibile

BOLT

7512247

9999999

Non disponibile

DECAL OIL LEVEL [No Longer Available]

7072160

Non disponibile

HOSE CLAMP

7080307

Non disponibile

FUEL LINE-50FT.PKG.

2870563

8450003-1525

Non disponibile

CLAMP-HOSE

7080134

9999999

Non disponibile

SMALL IN-LINE FILTER

2530009

Non disponibile

MUFFLER Substituted by 1260506-029

1260506

Non disponibile

SPRING; EXHAUST

7042031

7041687

Non disponibile

EXHAUST MOUNT BALL

5430687

9999999

Non disponibile

NUT

3080285

9999999

Non disponibile

LOCK WASHER

3080530

9999999

Non disponibile

MANIFOLD Substituted by 1260505-029

1260505

Non disponibile

GASKET COMPL. (EXHAUST) Substituted by 3083770

3082068

Non disponibile

MUFFLER Substituted by 1260506-029

1260506

Non disponibile

RIVET

7621429

Non disponibile

WASHER 13/64X1/2X18GA FL-Y (10

7558212

Non disponibile

RIVET

7621418

Non disponibile

BUSHING

5010192

Non disponibile

DAMPENER

5410241

5412508

Non disponibile

SCREW

7512533

9999999

Non disponibile

WASHER

7555740

Non disponibile

MOUNT ENGINE

5410390

9999999

Non disponibile

PLATE MOTOR MT.

5220684

Non disponibile

PLATE ENG.MT.

5222169

9999999

Non disponibile

SPACER

5332779

Non disponibile

MOUNT MOTOR Substituted by 1011587-067

1011587

Non disponibile

NUT FLEXLOCK

7542503

9999999

Non disponibile

NYLOCK NUT

7542439

Non disponibile

WASHER

7555801

Non disponibile

BOLT-CARRIAGE

7512275

9999999

Non disponibile

SUPPORT MUFFLER Substituted by 5220695-067

5220695

Non disponibile

CARRIAGE BOLT

7512193

Non disponibile

SPRING LOCK WASHER

7553101

Non disponibile

BOLT

7512539

Non disponibile

NUT SPEED

7670021

Non disponibile

BOLT-CARRIAGE

7512263

9999999

Non disponibile

BOLT(10) Substituted by 7512457

7512491

Non disponibile

MOUNT

3110022

9999999

Non disponibile

NUT LOCK

7542403

9999999

Non disponibile

WASHER

7555720

7555806

Non disponibile

BUSHING

5430261

Non disponibile

WASHER

5210748

Non disponibile

WASHER LOCK

7575202

Non disponibile

BOLT

7512565

9999999

Non disponibile

HOSE;IMPULSE

5521132

9999999

Non disponibile

FUEL FILTER

2530008

9999999

Non disponibile

FUEL LINE3/16ID-2FT.

5521133

9999999

Non disponibile

BOOT

5410403

9999999

Non disponibile

FUEL SHUT OFF VALVE

7052039

9999999

Non disponibile

VALVE FUEL SHUT-OFF

7052040

Non disponibile

WELL NUT

7541923

Non disponibile

SPARK PLUG

3070165

Non disponibile

WASHER

7552604

Non disponibile

SCREW

7512279

Non disponibile

BRKT INTAKE SILENCER [No Longer Available]

5210928

Non disponibile

DECAL SPEC.TRL #88Y [No Longer Available]

7072509

Non disponibile

AIR BOX CLIP

7670055

Non disponibile

BAFFLE ASSEMBLY

1253102

Non disponibile

DECAL SHUT-OFF VALVE [No Longer Available]

7072151

Non disponibile

BRKT AIR SILENCER BLK. Substituted by 5223973-067

5223973

Non disponibile

FOAM INTAKE

5810361

9999999

Non disponibile

HOSE CLAMP

7080003

Non disponibile

SILENCER COVRE

5430920

9999999

Non disponibile

SILENCER DRILLED

5430953

Non disponibile

FITTING OUTLET

7052042

Non disponibile

CLIP

7080278

9999999

Non disponibile

STOP

3110023

9999999

Non disponibile

NUT JAM

7542432

Non disponibile

RIVET

7661625

7661638

Non disponibile

BRACKET

1011741

9999999

Non disponibile

BOOT; EXHAUST

5410502

9999999

Non disponibile

HAT; EXHAUST

5431005

9999999

Non disponibile

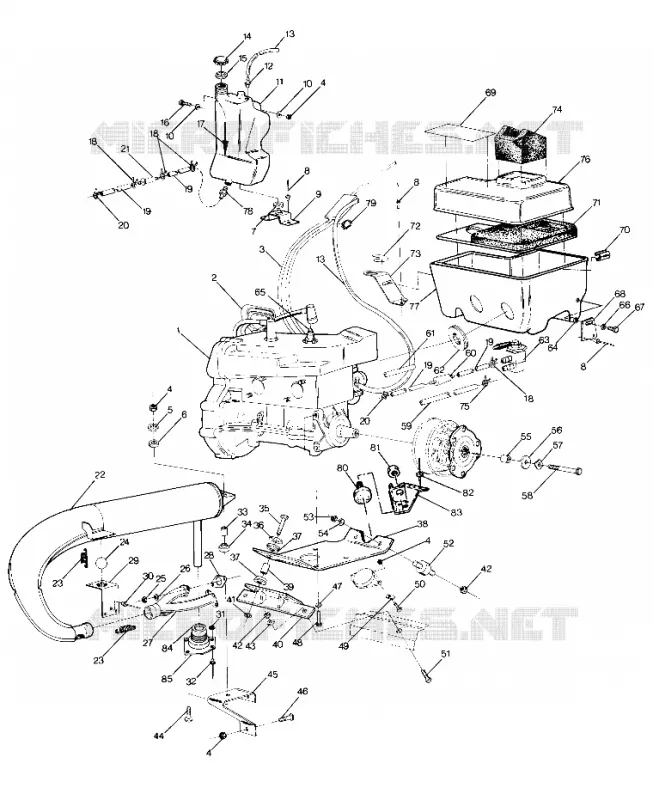

In questa pagina trovate lo schema dettagliato MONTAGGIO DEL MOTORE Trail (4915441544017A) POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
