SUSPENSION, Guida di montaggio per POLARIS 800 DRAGON IQ del 2010

SUSPENSION, Guida di montaggio

1

RAIL TIP KIT

2204188

9999999

Non disponibile

1

SCR-M6X1.0X30 8.8 HXFL ZOD

7518993

Non disponibile

1

WASHER

7556064

Non disponibile

1

NUT-M6X1.0 FLG-NYLOC-OLIVE D

7547339

Non disponibile

1

RAIL TIP; CAP

5438374

Non disponibile

2

SCR-M5X0.8X40 8.8 TR/TX ZOD

7518951

Non disponibile

3

WASHER-M5.3X14X1.2 ZOD

7556470

Non disponibile

4

NUT-M5X0.8 8.8 HX/FL NYLOC

7547427

Non disponibile

5

BUMPER JOUNCE FRONT

5521499

Non disponibile

6

CL8.8 OLV-D

7518906

Non disponibile

7

JOUNCE BUMPER; REAR

5521498

Non disponibile

8

BUMPER LINER

5432946

Non disponibile

9

RIVET

7621501

Non disponibile

10

ASM-RAIL LWT 121 BASIC LH

1542792

9999999

Non disponibile

10

BASIC RAIL ASSEMBLY RIGHT 121

1542793

9999999

Non disponibile

11

BLOCK-IDLER BOLT ADJ METRIC

5136570

Non disponibile

12

NUT-HEX-M10X1.5 8 ZOD COUPLING

7547449

9999999

Non disponibile

13

SCR-HH M10X1.5X100 8.8 ZOD

7519101

9999999

Non disponibile

14

SPRING ROLLER SHAFT

5136687

Non disponibile

15

SPRING SQUARE GUIDE

5434334

Non disponibile

16

PIN-CLEVIS 3/16X1 1/4

7661123

Non disponibile

17

HITCH PIN

7661644

Non disponibile

18

BASIC SERVICE SLIDER

5521632

Non disponibile

19

SCR-M6X1.0X20 TR/TX/TAP ZOD

7518976

Non disponibile

20

SCR-M8X1.25X75 8.8 HX/FL ZOD

7518955

Non disponibile

21

WASHER-SPRING CON 5/16X.118ZOD

7556489

Non disponibile

22

BEARING-.7874X1.6535X.4724 NTN

3514384

3515142

Non disponibile

22

PLAIN WHEEL ASSEMBLY

1590457

Non disponibile

22

RETAINING RING

7710444

Non disponibile

23

WHEEL MOUNT BLOCK

5631446

Non disponibile

24

NYLOC OLIVE NUT; 8 MM X 1.25 MM

7547332

Non disponibile

25

SCR-M8X1.25X25 8.8 HEX ZOD

7518952

Non disponibile

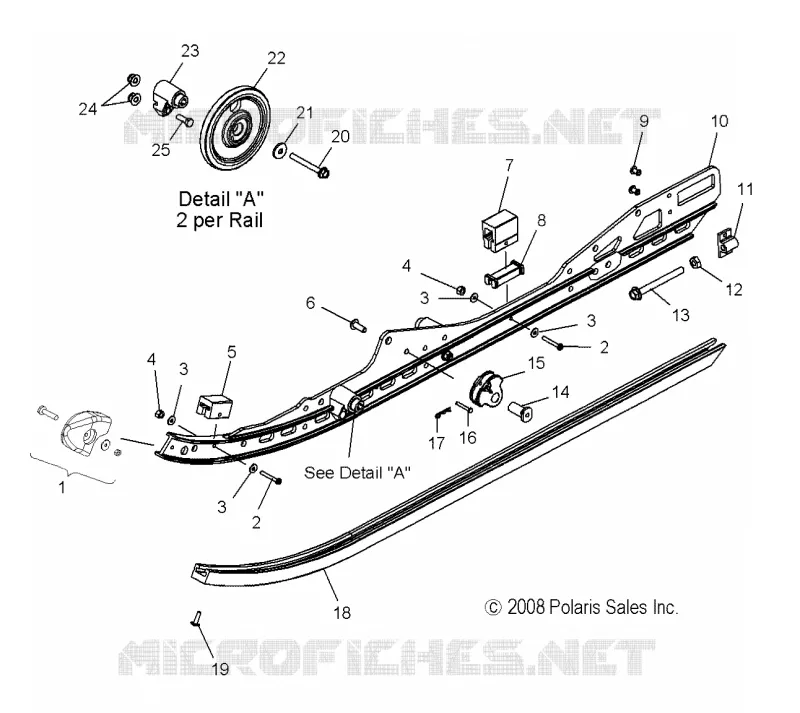

In questa pagina trovate lo schema dettagliato SUSPENSION, Guida di montaggio POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
