SUSPENSION, Guida di montaggio per POLARIS 550 INDY VOYAGEUR del 2015

SUSPENSION, Guida di montaggio

1

SCR-M6X1.0X30 8.8 HXFL ZOD

7518993

Non disponibile

2

RAIL TIP; CAP

5438374

Non disponibile

3

WASHER

7556064

Non disponibile

4

NUT-M6X1.0 FLG-NYLOC-OLIVE D

7547339

Non disponibile

5

SCR-M5X0.8X40 8.8 TR/TX ZOD

7518951

Non disponibile

6

WASHER-M5.3X14X1.2 ZOD

7556470

Non disponibile

7

NUT-M5X0.8 8.8 HX/FL NYLOC

7547427

Non disponibile

8

JOUNCE BUMPER; REAR

5521498

Non disponibile

9

BUMPER LINER

5432946

Non disponibile

10

SCR-M6X1.0X20 TR/TX/TAP ZOD

7518976

Non disponibile

11

SLIDER .45/74 SERVICE WHITE

5521633

5521633-309

Non disponibile

12

BASIC COIL-OVER RAIL ASM RIGHT 144

1542952

Non disponibile

12

BASIC COIL-OVER RAIL ASSEMBLY; LEFT; 144

1542951

Non disponibile

13

BUMPER-JOUNCE REAR;COIL-OVER

5521812

Non disponibile

14

HEX FLANGE SCREW 10 MM X 1.5 MM X 100 MM

7519167

Non disponibile

15

NUT

7547017

Non disponibile

16

RIVET

7621501

Non disponibile

17

BLOCK-IDLER BOLT ADJ.

5130530

Non disponibile

18

NYLOC OLIVE NUT; 8 MM X 1.25 MM

7547332

Non disponibile

19

WHEEL MOUNT BLOCK

5631446

Non disponibile

20

SCR-M8X1.25X25 8.8 HEX ZOD

7518952

Non disponibile

21

ASM-WHEEL 5.62 6004 BLK

1590419070

Non disponibile

21

BEARING

3514012

3515142

Non disponibile

21

RETAINING RING

7710444

Non disponibile

22

WASHER-SPRING CON 5/16X.118ZOD

7556489

Non disponibile

23

HEX FLANGE SCREW; 8 MM X 1.25 MM X 80 MM

7519217

Non disponibile

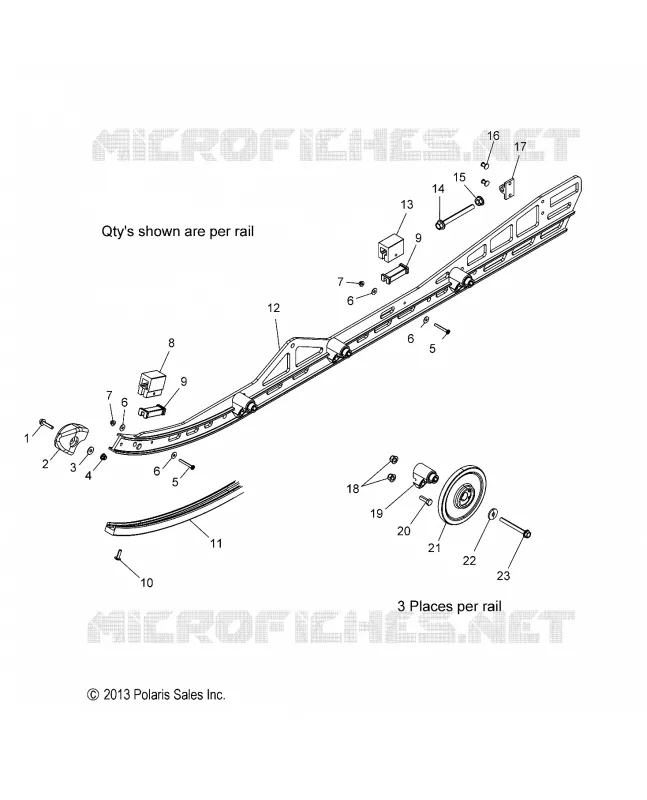

In questa pagina trovate lo schema dettagliato SUSPENSION, Guida di montaggio POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
